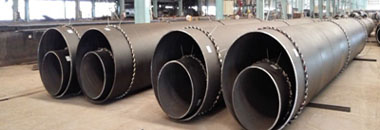

تحتوي مجموعة Jiangsu Shunli Steel Group على 3 خطوط إنتاج أنابيب ملحومة غارومة على نطاق واسع، والتي يمكن أن تنتج أنابيب الصلب بأقطار φ219 ~ 3200، بسعة إنتاج سنوية تبلغ 200000 طن. بعد ذلك، سنتعلم المزيد عن أكوام الأنابيب الفائقة للشركة من خلال إدخال عملية الإنتاج في الموقع ونقاط التشغيل ذات القطر الكبير والسماكة غير المتكافئةأكوام الأنابيب السوبر طويلة!
فيما يلي قائمة المحتوى:
ما هي الخصائص وصعوبات البناء في كومة الأنابيب الفائقة؟
ما هي عملية إنتاج كومة الأنابيب الفائقة؟
حول اللحام بعقب في الموقع كومة الأنابيب الفائقة.
تستخدم مجموعة Jiangsu Shunli Steel معدات تصنيع معقولة لتجميع، لحام وطلاء الأكياس الفائق الطويلة الأكياس في الموقع، والتحكم بشكل فعال في انحراف حجم وتشوه لحام أكوام الأنابيب الفائقة. تم تجهيز جميع خطوط الإنتاج مع معدات الكشف عن الخلل بالموجات فوق الصوتية عبر الإنترنت، وهناك اكتشاف عيب بالموجات فوق الصوتية اليدوية، والكشف عن عيب الجسيمات المغناطيسية، والكشف عن الخلل الشعاعي وأساليب التفتيش الأخرى للعملاء للاختيار. يستخدم دعم أنابيب الصلب المنتجة أساسا في هندسة الأساس كومة، وتشييد الجسر وهندسة هيكل الصلب.
يتميز كومة الأنابيب الفائقة بأكبر طول كومة، مع وزن أقصى قدر من 80 طن. متطلبات جودة المظهر مرتفعة، والمحيط الخارجي للأنبوب هو ± 10 ملم، وإهليلجية نهاية الأنابيب هي ± 5 ملم، والتسطيح نهاية الأنابيب هو 2 ملم، وإمالة طائرة نهاية الأنابيب ليست أكثر من 4 مم، والتراكم ارتفاع محور الانحناء هو L / 1000 وليس أكثر من 30 ملم، يجب أن تكون مفاصل بعقب مفاصل الأنابيب أكبر من 2 مم؛ يجب أن تكون جودة اللحامات من الدرجة الأولى
التجمع فائق طويل الأنبوب كومة بسببكومة أنابيب الصلب السوبر طويلةوالطنان الثقيل، تتطلب جمعية الكومة بأكملها دقة عالية الأبعاد، لذلك شيدت في أقسام ونظام تجميع كومة بأكمله. سيحدد مراقبة جودة الإنتاج المجزئي مباشرة جودة الجمعية وجودة اللحام من كومة الأنابيب الطويلة الفائقة بعد التجميع، وهي واحدة من العوامل الرئيسية لجودة لحام التجمع الشاملة لتراكومة أنابيب الصلب.
التماس لحام التجميع هو شكل مغلقة دائرية، مع حجم ملء لحام كبير، مساحة داخلية صغيرة، بيئة عمل سيئة، ومتطلبات جودة التمثال عالية اللحام. من أجل ضمان فعال لجودة اللحام من كومة الأنابيب الطويلة السوبر، يجب صياغة إجراءات اللحام العلمية والصدرية وتدابير السلامة.
تشوه انكماش كومة الأنابيب الفائقة هو الوحدة الأساسية لتشوه اللحام. عملية التبريد للحام هي العملية التي يتحول فيها معدن اللحام من السائل إلى الصلبة. ستنتج عملية التحول ضغوط لحام وانكماش اللحام، مما سيؤدي إلى اللحام. الأبعاد الخارجية لتغيير الأجزاء الملحومة الخلفي، والتي تؤثر على الجودة. من أجل التأكد من أن جودة المشروع يمكنها تلبية متطلبات التصميم، يجب مراقبة عملية اللحام بأكملها من كومة الأنابيب الفائقة بشكل وثيق.
في إنتاجكومة الأنابيب طويلة طويلة، يتم تقسيم كومة أنبوب فائقة طويلة إلى أجزاء متعددة للتصنيع، ثم تجميعها بالكامل. من المقرر إنشاء مصنع تجهيز كومة من أنابيب الصلب بالقرب من الساحل وتأجير الحمولة الصغيرة في الجمعية. يقتصر طول مفصل كومة الأنابيب فائقة الطويلة على 12 مترا. ينقسم البناء إلى تحضير، وإنتاج كومة الأنابيب الصلب، واللوحة الصلب كومة اللوحة ودعم مجموعة كومة قفص الاتهام.
تؤثر المؤشرات الفنية ذات الصلة على المواد الخام مباشرة على جودة كومة الأنابيب الطويلة. حدد لوحات فولاذية، تدفقات، قضبان لحام، طلاء مضاد للتآكل وغيرها من المواد وفقا لمتطلبات الرسومات. يجب أن تتوافق مواصفات الصف وجودة الظهور مع التصميم!
بالنسبة إلى كومة الأنابيب الفائقة التي تلبي متطلبات التفتيش، يرجى قطع المواد وفقا لرسومات التصميم. وفقا للتغذية، يتم التحكم في طول قسم أنبوب واحد في غضون 3 أمتار. φ1500mm الصلب الأنابيب كومة: δ = حجم لوحة 22MM هو 3000 × 4641 مم؛ δ = 24 ملم حجم لوحة مسطحة هو 3000 × 4635 مم؛ φ1000MM أنابيب الصلب كومة: δ = حجم البلاطة 20MM هو 3000 × 3076 مم.
أولا، إدخال تسلسل اللحام وطريقةكومة الأنابيب طويلة طويلة: أولا في الخارج، ثم في الداخل، جميعها ملحومة بحام القوس اليدوي. هناك 2 آلات اللحام الكهربائية لحام بشكل متماثل خارج كل التماس المحيطي. أولا أكمل لحام 3/4 من التماس الخارجي الخارجي، ثم استخدم رافعة 5 طن لفولت ووضع الكومة بأكملها، ثم تابع إكمال 1/4 الباقي من التماس المحيط الخارجي.
بعد ذلك، وصف لحام التماس المحيطي الداخلي من كومة الأنابيب الطويلة السوبر: أولا استخدام القوس الكربوني Going لإكمال إزالة الجذر الدخاني 1/2، البولندية مع طاحونة عجلة طحن، لحام 1 إلى 2 مرات مع 5mm القطب الكهربائي، ثم استخدم 5 طن نشمر ووضع الرافعة بأكملها، واستمر في إزالة الجذور والحامل الجزء المتبقي من التماس المحيطي الداخلي.
آخر شيء يجب ملاحظته هو أن قضيب لحام من كومة الأنابيب السوبر طويلة يجب أن يخبز في 350 ~ 380 ℃ لمدة 1 ساعة قبل الاستخدام. بعد التجفيف، يجب تبريده ببطء وتخزينه في حاضنة عند 100 درجة مئوية للاستخدام لاحقا. أثناء الاستخدام، ضعها في أنبوب العزل الحراري الذي تحمله معك؛ إذا كانت ريح قوية، فالرجاء التوقف عن التشغيل عندما تكون الرطوبة مرتفعة وهي تمطر.
في عملية صنع كومة الأنابيب الطويلة السوبر، تتبع مجموعة Jiangsu Shunli Iron and Steel بدقة متطلبات الرسومات والمعايير والمواصفات، والتحقق في الوقت المناسب من جودة اللحامات، وتنفذ بدقة نظام \"ثلاثة عمليات التفتيش \"، والتحكم بشكل فعال في جودة!
